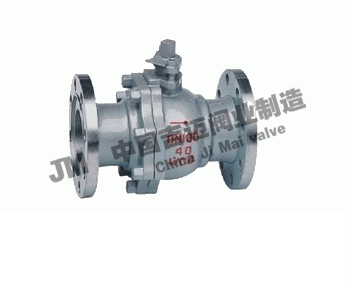

国标球阀Q41F


国标球阀Q41F
产品型号:Q41F
产品口径:DN15-DN250
产品压力:1.6mpa
连接方式:法兰
阀体材质:铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产国标球阀也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系!

国标球阀产品概述

国标球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具有如下的一些优点:

(1)流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

(2)开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。

(3)密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。

(4)阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。

(5)球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

(6)球阀通道平整光滑,不易沉积介质,可以进行管线通球。

 主要性能规范 Capability Criterion

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB122237

GB12221

GB9113 JB79

GB9131

GB/T13927 JB/T9092

压力试验 Pressure Test

公称压力NominalPressure

1.6

2.5

4.0

强度试验
Shell Test

2.4

3.8

6.0

水密封试验
Water Seal Test

1.8

2.8

4.4

气密封试验
Air Seal Test

0.4-0.7

主要零件材料 Materials Of main Parts

阀体 Body



ZG1Cr18Ni9Ti

CF8

CF3

ZG1Cr18Ni12Mo2Ti

CF8M

CF3M

球体阀杆 Ball Stem



1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

阀座 Seat

聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL

垫片 Shim

聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket

阀杆座 Stem Seat

聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite

填料 Packing

聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite

填料压盖 Gland



1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

温度 Temperature

-29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)

 -29℃~300℃(对位聚笨 PPL)

介质 Medium

水蒸汽油品
Water steam
Oil goods

硝酸类 Nitric Acid

强氧化介质
strongey oxidable medium

醋酸类 Acetic Acid

尿素类 Urea

1.6-2.5MPa主要外型尺寸 Main outer Size

1.6MPa

DN

L

D

D1

D2

b

n-φd

H

D0

凸面法兰
RF

Q41F

Q41PPL

16C

16P

16R

15

130

95

65

45

14

4-14

78

140

20

140

105

75

55

14

4-14

84

160

25

150

115

85

65

14

4-14

95

180

32

165

135

100

78

16

4-18

150

250

40

180

145

110

85

16

4-18

150

300

50

200

160

125

100

18

4-18

170

350

65

220

180

145

120

20

4-18

195

350

80

250

195

160

135

20

8-18

215

400

100

280

215

180

155

20

8-18

250

500

125

320

245

210

185

22

8-18

265

600

150

360

280

240

210

24

8-23

270

800

200

400

335

295

265

26

12-23

330

1200

2.5MPa

15

130

95

65

45

16

4-14

103

140

凸面法兰

RF

Q41F

Q41PPL

25

25P

25R

20

140

105

75

55

16

4-14

112

160

25

150

115

85

65

16

4-14

123

180

32

165

135

100

78

18

4-18

150

250

40

180

145

110

85

18

4-18

156

300

50

200

160

125

100

20

8-18

172

350

65

220

180

145

120

22

8-18

197

350

80

250

195

160

135

22

8-23

222

400

100

280

230

190

160

24

8-23

253

500

125

320

270

220

188

28

8-25

275

600

150

360

300

250

218

30

8-25

286

800

200

400

360

310

278

34

12-25

340

1200

 4.0MPa-6.4MPa主要规格尺寸 Size Main Dimensions

4.0MPa

DN

L

D

D1

D2

D6

b

n-φd

H

D0

凹凸法兰

MFM

Q41F

Q41PPL

40

40P

40R

15

130

95

65

45

40

16

4-14

103

140

20

140

105

75

55

51

16

4-14

112

160

25

150

115

85

65

58

16

4-14

123

160

32

180

135

100

78

66

18

4-18

150

250

40

200

145

110

85

76

18

4-18

156

250

50

220

160

125

100

88

20

4-18

172

350

65

250

180

145

120

110

22

8-18

197

350

80

280

195

160

135

121

22

8-18

222

450

100

320

230

190

160

150

24

8-23

253

450

125

400

270

220

188

176

28

8-25

275

600

150

400

300

250

218

204

30

8-25

286

800

200

550

375

320

282

260

38

12-30

340

1200

6.4MPa

15

165

105

75

55

40

18

4-14

105

140

凹凸法兰

MFM

Q41F

Q41PPL

64

64P

64R

20

190

125

90

68

51

20

4-18

125

160

25

216

135

100

78

58

22

4-18

135

250

32

229

150

110

82

66

24

4-23

150

350

40

241

165

125

95

76

24

4-23

165

350

50

292

175

135

105

88

26

4-23

175

450

65

330

200

160

130

110

28

8-23

200

450

80

356

210

170

140

121

30

8-23

210

600

100

432

250

200

168

150

32

8-25

250

700

125

508

295

240

202

176

36

8-30

295

1100

150

559

340

280

240

204

38

8-34

340

1500

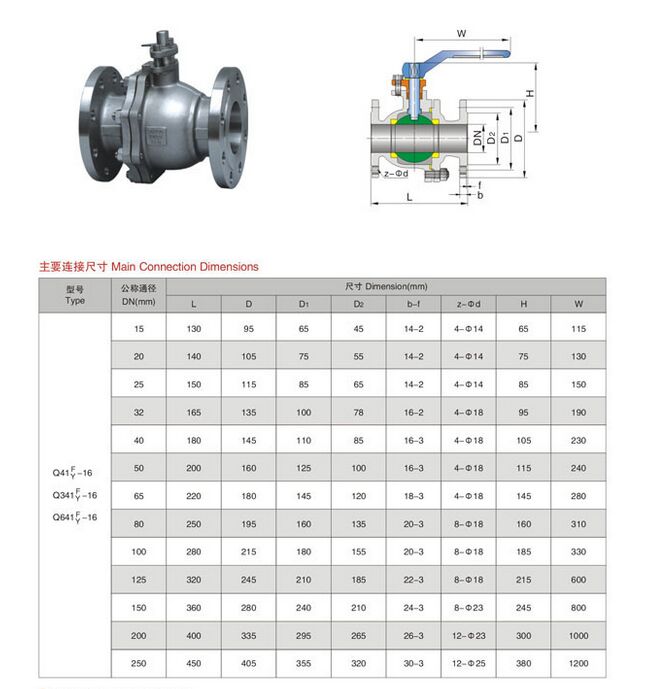

国标球阀结构图纸:

国标球阀结构图纸

上一个产品:国标法兰铸铁球阀
下一个产品:Q61N焊接锻钢球阀
