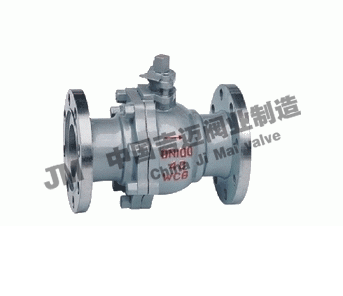

国标法兰碳钢球阀Q41F

国标法兰碳钢球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

标准设计与制造按GB/T12237

结构长度按GB/T12221

法兰连接尺寸按JB/T79

检验按JB/T9092

试验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力PN(MPa)	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

主要零件材料

名称	材料
阀体 /阀盖	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
球体	CF8	CF3	CF8M	CF3M	WCB HCr	CF8	CF8	CF8	CF8
阀杆	F304	F304L	F316	F316L	2C13	F304	F304	F304	F304
阀座	PTFE/PPL
填料 /垫片	PTFE/PPL					石墨
螺栓	不锈钢					35CrMoA
螺母	不锈钢					45、35CrMoA
手柄	铸钢

主要连接尺寸

型号	公称通径 DN(mm)	尺寸(mm)
		L	D	D1	D2	b-f	z-Φd	H	W
Q41C-16 Q341C-16 Q641C-16	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	16-3	4-Φ18	105	230
	50	200	160	125	100	16-3	4-Φ18	115	240
	65	220	180	145	120	18-3	4-Φ18	145	280
	80	250	195	160	135	20-3	8-Φ18	160	310
	100	280	215	180	155	20-3	8-Φ18	185	330
	125	320	245	210	185	22-3	8-Φ18	215	600
	150	360	280	240	210	24-3	8-中23	245	800
	200	400	335	295	265	26-3	12-Φ23	300	1000
	250	450	405	355	320	30-3	12-Φ25	380	1200

主要连接尺寸

型号	公称通径 DN(mm)	尺寸(mm)
		L	D	D1	D2	b-f	z-Φd	H	W
Q41C-25 Q341-25 Q641C-25	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200

主要连接尺寸

型号	公称通径 DN(mm)	尺寸 (mm)
		L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41C-40 Q341C-40 Q641C-40	15	130	95	65	45	40	16-2	4-Φ14	70	115
	20	140	105	75	55	51	16-2	4-Φ14	80	130
	25	150	115	85	65	58	16-2	4-Φ14	90	150
	32	180	135	100	78	66	18-3	4-Φ18	100	190
	40	200	145	110	85	76	18-3	4-Φ18	110	230
	50	220	160	125	100	88	20-3	4-Φ18	120	240
	65	250	180	145	120	110	22-3	8-Φ18	150	280
	80	280	195	160	135	121	22-3	8-Φ18	170	310
	100	320	230	190	160	150	24-3	8-Φ23	190	330
	125	360	270	220	188	176	28-3	8-Φ25	220	600
	150	400	300	250	218	204	30-3	8-Φ25	250	800
	200	550	375	320	282	260	38-3	12-Φ30	390	1200

主要连接尺寸

型号 Type	公称通径 DN(mm)	尺寸(mm)
		L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41C-64 Q341-64 Q641C-64	15	140	105	75	55	40	18-2	4-Φ14	75	115
	20	160	125	90	68	51	20-2	4-Φ18	85	130
	25	180	135	100	78	58	22-2	4-Φ18	95	150
	32	200	150	110	82	66	24-2	4-Φ23	105	190
	40	220	165	125	95	76	24-3	4-Φ23	120	230
	50	250	175	135	105	88	26-3	4-Φ23	130	240
	65	280	200	160	130	110	28-3	8-Φ23	160	280
	80	320	210	170	140	121	30-3	8-Φ23	180	310
	100	360	250	200	168	150	32-3	8-Φ25	200	330
	125	381	295	240	202	176	36-3	8-Φ30	230	600
	150	403	340	280	240	204	38-3	8-Φ34	260	800
	200	502	405	345	300	260	44-3	12-Φ34	400	1200
