上海吉迈阀门制造有限公司主要生产≦Q11H高压锻钢球阀≧也是国内球阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

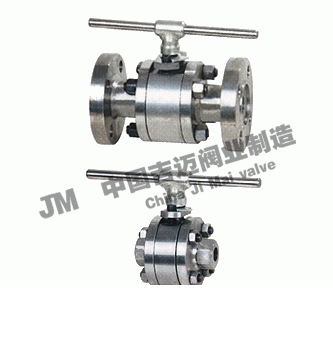

【Q11Y/Q41Y高压锻钢球阀-产品说明】
1、高压锻钢球阀采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
2、高压锻钢球阀根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构戒耐较高温度的结构。
3、高压锻钢球阀采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。压力：1.6MPa-32.0MPa。
【Q11Y/Q41Y高压锻钢球阀-主要外形尺寸】
Q11Y高压锻钢球阀主要外形尺寸
|
公称通径
|
尺寸(mm)
|
|
L
|
H
|
D
|
D1
|
|
10
|
90
|
76
|
32
|
3/8
|
|
15
|
90
|
76
|
32
|
1/2
|
|
20
|
100
|
81
|
38
|
3/4
|
|
25
|
115
|
92
|
45
|
1
|
|
32
|
130
|
114
|
55
|
11/4
|
|
40
|
150
|
125
|
65
|
11/2
|
|
50
|
170
|
144
|
75
|
2
|
注:对焊和承插式结构长度与内螺纹式长度相同。
Q41Y高压锻钢球阀主要外形尺寸
|
公称通径
|
尺寸(mm)
|
|
L
|
d1
|
L1
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
|
mm
|
in
|
全通径FP
|
缩径RP
|
全通径FP
|
缩径RP
|
全通径FP
|
缩径RP
|
QA41
|
QA341
|
QA641
|
QA941
|
|
15
|
1/2″
|
130
|
-
|
15
|
-
|
-
|
-
|
95
|
65
|
45
|
14
|
4-14
|
62
|
-
|
200
|
-
|
|
20
|
3/4″
|
140
|
-
|
20
|
-
|
-
|
-
|
105
|
75
|
55
|
14
|
4-14
|
68
|
-
|
204
|
-
|
|
25
|
1″
|
150
|
-
|
25
|
-
|
-
|
-
|
115
|
85
|
65
|
14
|
4-14
|
75
|
-
|
215
|
360
|
|
32
|
11/4″
|
165
|
-
|
32
|
-
|
-
|
-
|
135
|
100
|
78
|
16
|
4-14
|
85
|
-
|
240
|
390
|
|
40
|
11/2″
|
182
|
-
|
40
|
|
-
|
-
|
145
|
110
|
85
|
16
|
4-18
|
95
|
-
|
264
|
395
|
|
50
|
2″
|
200
|
-
|
50
|
-
|
-
|
-
|
160
|
125
|
100
|
16
|
4-18
|
110
|
-
|
360
|
472
|
|
65
|
21/2″
|
220
|
-
|
65
|
-
|
-
|
-
|
180
|
145
|
120
|
18
|
4-18
|
130
|
-
|
379
|
530
|
|
80
|
3″
|
250
|
283
|
80
|
65
|
-
|
-
|
195
|
160
|
135
|
20
|
4-18
|
155
|
-
|
452
|
580
|
|
100
|
4″
|
280
|
305
|
100
|
80
|
-
|
-
|
215
|
180
|
155
|
20
|
8-18
|
180
|
320
|
479
|
630
|
|
125
|
5″
|
320
|
381
|
125
|
100
|
-
|
-
|
245
|
210
|
185
|
22
|
8-18
|
250
|
380
|
646
|
710
|
|
150
|
6″
|
360
|
403
|
150
|
125
|
-
|
-
|
280
|
240
|
210
|
24
|
8-23
|
275
|
400
|
666
|
670
|
|
200
|
8″
|
400
|
419
|
200
|
150
|
-
|
-
|
335
|
295
|
265
|
26
|
12-23
|
330
|
450
|
615
|
825
|
专业制造、专业服务、为您创造更多价值!
吉迈阀门致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是永恒的主题，严格按照ISO9001-2000质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的一条龙运行.加强与用户沟通，竭诚为广大新老客户提供优质的产品，至善至美服务.
特此我厂做出如下承诺：
产品标准：
产品严格按中国GB、HG标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准.
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答.
售中服务:
1.守信合同，保证及时供货，随时保持与客户联系.
2.对特殊或复杂的产品，我厂安排介绍人员对用户进行产品使用、故障排除、调试及维修进行培训和指导.
售后服务：
- 产品质保期为自签订合同生效起12个月，实行“三包”服务，（包退、包换、包修）.
- 产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等各方面的反馈.
- 对用户投诉质量问题，快速做出反应，售后服务人员在24-36小时（省外48小时）赶赴现场.
- 对售后服务，要求用户填写服务后的质量反馈信息表，并做出鉴定意见，一边提供的服务质量.
