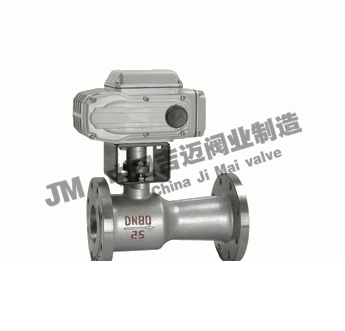

QJ941M电动高温球阀


QJ941M电动高温球阀
产品型号:QJ941M
产品口径:DN15-DN100
产品压力:1.6mpa-2.5mpa
连接方式:法兰
阀体材质:铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产≦高温电动球阀QJ941M≧也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

电动高温球阀结构特点及作用原理:

该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。 顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。


电动高温球阀性能参数:

型号


公称压力
(MPa)

强度试验压力
(MPa)

密封试验压
(MPa)

适用温度
(℃)

适用介质

QJ941M/F-16C

1.6

2.4

1.8

-28~+300 (M/F)

导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

QJ941M/F-16C

2.5

3.8

2.8

-28~+350 (PPN)



电动高温球阀主要零部件材料:

序号

零部件名称

材料

1

阀体

球墨铸铁、碳素钢、铸不锈钢

2

密封圈

(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃

3

不锈钢

4

填料

聚四氟乙烯

5

填料压盖

QT450-10球墨铸铁

6

阀杆

碳素钢、铬不锈钢

7

手柄

碳钢



电动高温球阀主要技术参数:

型号

规格

尺寸

L

D

D 1

D 2

z-φd

H

b

QJ941M/F-16

15

130

95

65

45

4-14

85

14

20

150

105

75

55

4-14

95

16

25

160

115

85

65

4-14

103

16

32

180

135

100

78

4-18

105

18

40

200

145

110

85

4-18

120

18

50

230

160

125

100

4-18

195

20

65

290

180

145

120

4-18

195

20

80

310

195

160

135

8-18

215

22

100

350

215

180

155

8-18

253

24

高温电动球阀QJ941M图纸:
