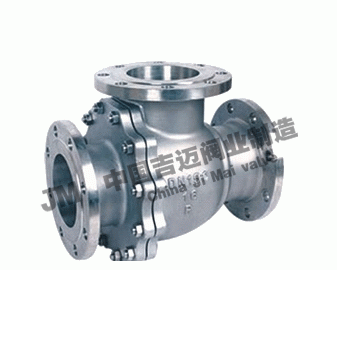

产品型号：Q45F,Q44F
产品口径：DN15-DN300
产品压力：1.6mpa-6.4mpa
连接方式：法兰
阀体材质：不锈钢
联系 Q Q：2487747836
联系传真：021-51079323
联系电话：021-51078382
公司Email：jmvalves@126.com
公司名称：上海吉迈阀门制造有限公司
公司账号：03403300040016116
开户银行：中国农业银行上海都市路分理处
服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修）

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦不锈钢三通球阀Q45F,Q44F≧也是国内球阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

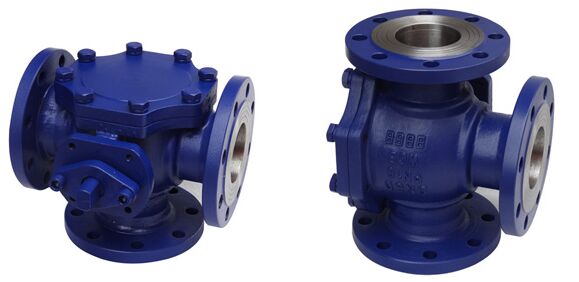

T型三通球阀有能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。
产品特点
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、T型三通球芯，使用寿命长，流通能力大，阻力小
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
性能参数

型号		Q45F-16C	Q45F-25C	Q45F-40C	Q45F-16P	Q45F-25P	Q45F-40P
工作压力（℃）		1.6	2.5	4.0	1.6	2.5	4.0
适用温度（℃）		≤150
适用介质		水、蒸汽、油品等			弱腐蚀性介质
材料	阀体	碳素钢铸件			铬镍钛不锈钢铸件
	球体、阀杆	2Cr13			铬镍钛不锈钢
	密封圈	增强聚四氟乙烯
	填料	聚四氟乙烯

主要性能范围：

公称压力 PN(MPa)	试验压力
	壳体	高压液密封	低压液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28～350℃
应用规范	连接法兰		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
	检验试验		JB/T 9092-99 、API598

主要零件材料

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺栓	35CrMoA	A193-B7

L型国标连接尺寸和外形

公称通径 DN		尺寸(mm)
(in)	(mm)	L	D	D1	D2	b	f	Z-φd	H	LO
1/2	15	140	89	60.5	35	10	1.6	4-φ15	55	130
3/4	20	165	98	70	43	11	1.6	4-φ15	55	130
1	25	165	108	79.5	51	12	1.6	4-φ15	70	140
11/4	32	220	117	79	64	13	1.6	4-φ15	75	180
11/2	40	250	127	98.5	73	15	1.6	4-φ15	90	220
21/2	50	260	152	120.5	92	16	1.6	4-φ19	104	260
2	65	320	178	139.5	105	18	1.6	4-φ19	153	350
3	80	320	190	152.5	127	19	1.6	4-φ19	187	400
4	100	370	229	190.5	157	24	1.6	8-φ19	206	500
5	125	510	254	216	186	24	1.6	8-φ22	252	600
6	150	510	279	241.5	216	26	1.6	8-φ22	244	1000
8	200	580	373	298.5	270	29	1.6	8-φ22	283	1300
10	250	670	406	362	324	31	1.6	12-φ25	345	1600
12	300	720	483	432	381	32	1.6	12-φ25	420	2100

T型国标连接尺寸和外形 PN1.6MPa

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
20	160	80	105	75	55	14	2	4-14	110	130
25	180	90	115	85	65	14	2	4-18	120	140
32	200	100	135	100	78	16	2	4-18	144	180
40	220	110	145	110	85	16	3	4-18	152	220
50	240	120	160	125	100	16	3	4-23	182	240
65	260	130	180	145	120	16	3	4-18	193	270
80	280	140	195	160	135	20	3	8-18	217	350
100	320	160	215	180	155	20	3	8-18	245	500
125	380	190	245	210	185	22	3	8-18	282	600
150	440	220	280	240	210	24	3	8-23	319	1000
200	550	260	335	295	265	26	3	12-23	380	1300
250	670	310	405	355	320	30	3	12-25	460	1700
300	720	370	460	410	375	30	3	12-25	520	2100
