V型调节球阀

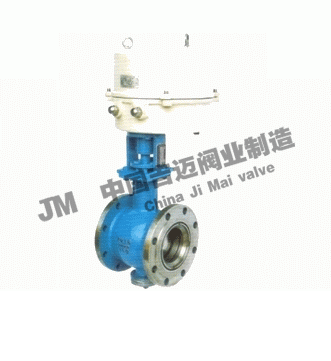

V型调节球阀
产品型号:VQ40F
产品口径:DN25-DN300
产品压力:1.6mpa-6.4mpa
连接方式:法兰
阀体材质:铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产≦V型调节球阀≧也是国内球阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

VQ340F/ VQ340Y/ VQ340H蜗轮V型球阀应用范围

上海吉迈阀门制造有限公司产品VQ340F/H/Y蜗轮V型球阀适用于Class150~600、PN1.6~10.0MPa,工作温度≤425℃的各种管路上,用于调节管路中介质的压力及流量。V型球阀选用不同的材质如WCB碳钢、304不锈钢、316不锈钢,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
蜗轮V型球阀的结构特点说明
V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀
(1)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(2)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(3)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合
VQ340F/H/Y调节球阀结构图
V型球阀的主要零件材料:

零件 名称 材料
阀体 WCB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
阀盖 WCB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
阀杆 2Cr13 38CrMoA1 1Cr18Ni9Ti 1Cr18NiMo2aTi
球体 WCB+HCr 1Cr5Mo 18-8CrNi 18-12CrNiMo
阀座 PTFE/13Cr/CrNi SS+STELLITE
螺柱 B7/35CrMoA 1Cr17Ni2
螺母 2H/45 2Cr13
填料 PTFE/增强柔性石墨
V型球阀的主要外形尺寸:
公称或压力级 公称通径 尺寸(mm)
(mm) (in) W L W1 L1 d d1 H1 H
PN1.6MPa VQ340F-16C/P/R VQ340H-16C/P/R VQ340Y-16C/P/R 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 80 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 90 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa VQ340F-25C/P/R VQ340H-25C/P/R VQ340Y-25C/P/R 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
ClASS150 VQ340F-150Lb VQ340H-150Lb VQ340Y-150Lb 25 - 50 - 25 - 64 38 57 200
40 11/2 65 - 25 - 82 49 63 205
50 2 75 124 32 62 100 60 92 225
65 21/2 85 145 38 72.5 120 75 100 235
80 3 100 165 45 82.5 131 89 108 260
100 4 115 194 50 97 158 113 117 270
125 5 135 210 55 105 180 140 140 320
150 6 160 229 65 114.5 216 164 177 340
200 8 200 243 80 121.5 268 205 200 390
250 10 240 297 92 148.5 326 259 252 420
300 12 - 338 - 169 - 300 270 51
