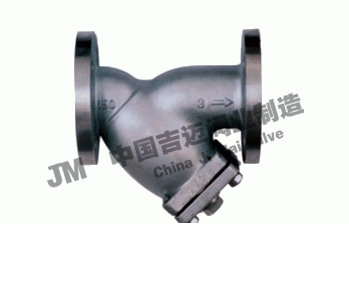

GL41H美标Y型过滤器


GL41H美标Y型过滤器
产品型号:GL41H
产品口径:DN15-DN250
产品压力:150LB-900LB
连接方式:法兰
阀体材质:碳钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产GL41H美标Y型过滤器也是国内过滤器生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

 GL41H美标Y型过滤器采用MFG标准设计制造,试验与检验符合AIP1598。外型结构与国标Y型过滤器基本相似,法兰连接尺寸采用ANSI B16.5标准。制造压力在150LB-2500LB,主要用于过滤管道中的机械杂质,以保护设备管道上的配件免受磨损和堵塞,具备流通性好、阻力小、抗污强等特点。

工作原理: GL41H美标Y型过滤器当液体或气体通过主管进入滤网后,固体杂质颗粒被阻挡在滤网内,而洁净的流体通过滤网、由过滤器出口排出。当需要清洗时,旋开主管底部排污口螺塞,排净流体,拆卸法兰盖,取出滤网清洗后重新装入即可。因此,使用维护清理极为方便。

产品特点:

1、可更换清洗的滤网,使用维护极为方便。

2、具有结构先进、除尘效率高、操作维护方便等优点。

3、过滤网密度为200目,可按客户要求精度配备过滤网。

4、滤芯网材质均为全不锈钢制作,耐腐蚀性强、使用寿命长。

5、具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点。

设计标准:

1、设计与制造符合MFG标准。

2、试验与检验符合API598。

3、结构长度符合MFG标准。

4、法兰尺寸符合ANSI B16.5技术要求。

主要性能规范 磅级:

磅级

150Lb

300Lb

600

试验压力

壳体试验

3.0MPa

6.5MPa

15MPa

适用温度

-29~425℃

适用介质

水、油、天然气











主要连接尺寸:

口径(in)

ANSI法兰连接

螺纹连接

B

C

滤网面积cm2

150LB

300LB

600LB

A

A

A

A

1/2"

127

127

130

75

70

110

27

3/4"

145

150

150

80

80

130

43

1"

154

160

160

90

90

150

73

11/4"

180

180

200

110

130

235

135

11/2"

200

210

230

120

147

260

164

2"

230

240

250

140

180

320

251

21/2"

290

290



210

200

325

327

3"

310

310





205

330

361

4"

315

351





255

405

545

5"

410

401





315

510

843

6"

473

478





345

560

1117

8"

593

600





440

710

1909

10"

730

730





503

760

2010

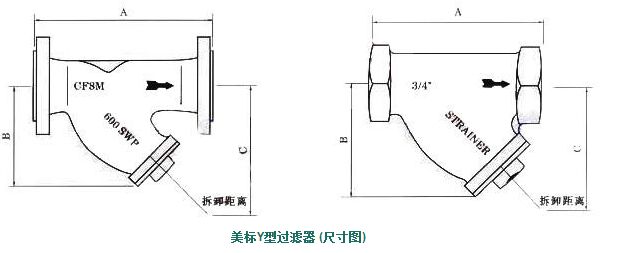

GL41H美标Y型过滤器结构图纸:

美标Y型过滤器结构图纸
