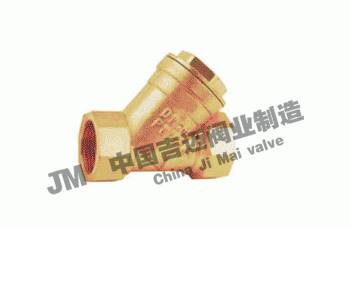

Y型铜过滤器


Y型铜过滤器
产品型号:GL11H
产品口径:DN15-DN100
产品压力:1.0mpa-1.6mpa
连接方式:螺纹
阀体材质:黄铜
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程

上海吉迈阀门制造有限公司主要生产Y型铜过滤器也是国内过滤器生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

Y型铜过滤器产品概述

 GL(Y)-16过滤器用于水、油、气管道和各种设备上不可缺少的一种装置,它主要清除管内中的介质,来保护减压阀、泄压阀、定水位阀和水泵等设备,以达到正常运转。安装时请安在进口处,一般用水滤网采用10~30目/cm2,用气滤网采用40~100目/cm2,用油滤网采用60~200目/cm2。

GL(Y)-16过滤器工作原理:

GL(Y)-16过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。

主要零件材料:

壳体材质

碳钢WCB、 黄铜B62

不锈钢304、316、316L

滤框滤网材质

不锈钢304、316、316L

密封件材质

耐油石棉、丁腈橡胶、聚四氟乙烯

防爆级别

BS5501: IIA、IIB、IIC

环境温度(℃)

-30~380

-80~450

公称压力(MPa)

0.6~5.0(150Lb~600Lb)

过滤精度(目/in)

10~300


主要连接尺寸:

通径DN

L

D

D1

D2

B

f

n-φ

15

140

95

65

45

14

2

4-φ14

20

150

105

75

55

14

2

4-φ14

25

160

115

85

65

14

2

4-φ14

32

180

135

100

78

16

3

4-φ18

40

200

145

110

85

16

3

4-φ18

50

220

160

125

100

16

3

4-φ18

65

260

180

145

120

18

3

4-φ18

80

310

195

160

135

20

3

8-φ18

100

350

215

180

155

20

3

8-φ18

125

400

245

210

185

22

3

8-φ18

150

450

280

240

210

24

3

8-φ23

200

500

335

295

265

26

3

12-φ23

250

550

405

355

320

30

3

12-φ25

300

580

460

410

375

30

4

12-φ25

350

760

520

470

435

34

4

16-φ25

400

800

580

525

485

36

4

16-φ30

450

900

640

585

535

44

4

20-φ30

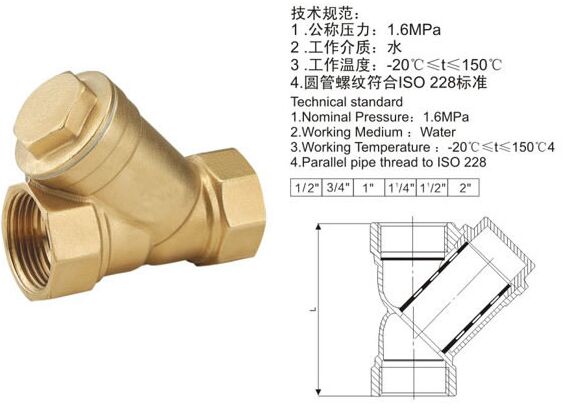

Y型铜过滤器结构图纸

Y型铜过滤器
