Y型拉杆伸缩过滤器

上海吉迈阀门制造有限公司主要生产≦Y型拉杆伸缩过滤器≧也是国内过滤器生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述：

Y型拉杆伸缩过滤器是Y型过滤器与伸缩接头组合，主要用于高层建筑、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端，便于清除杂物或安装拆卸以保证阀类或设备之正常使用。

产品特点

YSTF型拉杆伸缩过滤器是Y型过滤器的一种延伸过滤器，与Y型过滤器结构相同，是由Y型过滤器及伸缩接头组合，具有安装长度可调节，装拆方便的特点，既可使用水力控制阀及精密的易堵塞的机械产品的过滤设备，又可起到热帐冷缩的原理，拉杆伸缩过滤器是输送介质的管道系列不可缺少的一种装置。
拉杆伸缩过滤器最大特点是伸缩型特点，其最大位置可移伸100mm，有利于安装方便，提高工作效率，主要起管道不受热胀冷缩，引起的挤压或拉伸导致管道的变形及破裂，起保护管道作用。

主要技术参数

型号	公称压力（MPa）	耐压验压力（MPa）	工作压力（MPa）
YSTF-10	1.0	1.1	1.0
YSTF-16	1.6	1.76	1.6

主要零件材料

零件名称	管体	滤网	伸缩拉杆	O型圈
材料	灰铸铁或球墨铸铁铸钢	不锈钢	碳钢镀锌	丁腈橡胶

主要外形尺寸

公称通径（mm）	L	H	H1
50	300	155	195
65	320	183	245
80	380	210	295
100	430	250	344
125	500	305	415
150	550	358	485
200	650	450	602
250	775	503	718
300	900	578	815
350	1025	598	844
400	1150	618	872

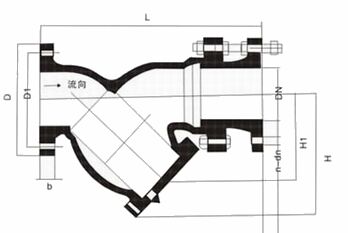

Y型拉杆伸缩过滤器结构图纸：
