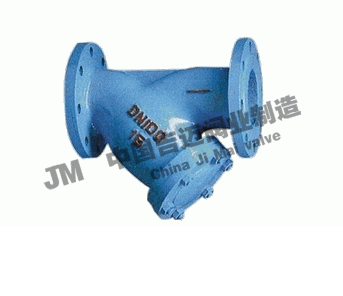

Y型管道过滤器

上海吉迈阀门制造有限公司主要生产≦Y型管道过滤器≧也是国内过滤器生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述：

Y型管道过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失，保护阀门等设备的正常使用。

Y型过滤器过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。可根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器体形小、滤眼细、阻力小、通流快速，压力损失小、安装检修方便、成本低、抗污性强、排污时间短、排渣方便。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。

主要零部件

壳体材质	铸铁	碳钢	不锈钢
公称通径	15～500mm
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度（℃）	-30~380	-80~425	-80~450
公称压力（MPa）	1.6~10
过滤精度（目/in）	10~300

主要连接外型尺寸 ：

公称通径	L	H	H1
DN20	155	100	150
DN25	160	100	150
DN32	180	110	160
DN40	200	115	170
DN50	230	155	195
DN65	220	200	270
DN80	250	210	295
DN100	305	250	345
DN125	350	305	425
DN250	480	360	485
DN200	500	450	605
DN250	550	505	710
DN300	600	580	815
DN350	700	600	845
DN400	780	620	875
DN450	850	700	980
DN500	900	765	1080

 Y型管道过滤器结构图纸：
