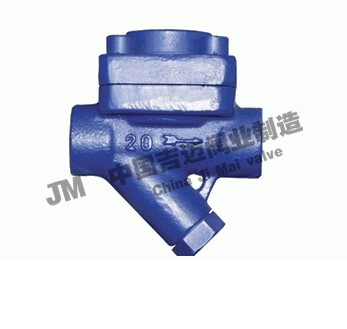

CS15H钟形浮子式倒吊桶疏水阀


CS15H钟形浮子式倒吊桶疏水阀
产品型号:CS15H
产品口径:DN15-DN25
产品压力:1.6mpa-4.0mpa
连接方式:螺纹
阀体材质:铸钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产CS15H钟形浮子式倒吊桶疏水阀也是国内疏水阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。

产品概述:

CS15H钟形浮子式倒吊桶蒸汽疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。

耐磨损的SCCV关闭方式:

SCCV关闭系统是自动定心,自动关闭系统(Self Closing and Cente-ring Valve System)的英文缩写,下同。该关闭方式突破了传统的设计,巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用,减少了阀芯阀座间的磨损。

特点及性能:

对凝结水的发生量适应性强,即可间歇排放,又可连续排放。
2、无与伦比的SCCV关闭系统,独特设计,具有补偿杠杆机械产生的误差,避免关闭时的钢性碰撞,关闭十分可靠,寿命长久。
3、内部零件全部采用不锈钢制造, 并且安装在阀盖上,维修保养极为方便。
4、背压率高。(90%)。
5、汽水分离可靠(水汽经U型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔,可有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。

主要外型及连接尺寸

产品型号
Produstion Type

公称通径DN(mm)
Nominal Diameter

连接方式

使用压力范围
(Mpa)

最高允许温度℃
Max Vouchsafement Temperature

阀体材质
Material Of Body

外形尺寸

L

H1

H2

W

ES5
(CS15H-3.7.11.16)

15
20
25

内螺纹
ZG1/2"-1"

0.01-0.3?0.7?1.1?1.6

350

ZG1Cr18Ni9Ti

138

72

94

103

ESH5
(CS15H-3.7.11.16P)

15
20
25

内螺纹
ZG1/2"-1"

0.01-0.3?0.7?1.1?1.6?21

350

ZG1Cr18Ni9Ti

138

72

94

103

ESH5F
(CS45H-3.7.11.16P)

15
20
25

法兰
Flange

0.01-0.3?0.7?1.1?1.6?21

350

WCB

210

72

94

103

ES8B
(CS15H-5.8.16)

15
20
25

内螺纹
ZG1/2"-1"

0.01-0.5?0.8?1.6

220

WCB

138

72

94

103

ES8N
(CS15H-5.8.16

15
20
25

内螺纹
ZG1/2"-1"

0.01-0.5?0.8?1.6

220

WCB

138

72

94

103

ES8BF
(CS45H-5.8.16)

15
20
25

法兰
Flange

0.01-0.5?0.8?1.6

220

WCB

210

72

94

103

ES8NF
(CS45H-5.8.16)

15
20
25

法兰
Flange

0.01-0.5?0.8?1.6

220

WCB

210

72

94

103

ES10
(CS15H-8.8.16)

20-40

内螺纹
ZG1/2"-1"

0.01-0.8?1.2?1.6

220

WCB

200

93

132

142

ES10F
(CS45H-8.12.16)

15-25
32-50

法兰
Flange

0.01-0.8?1.2?1.6

220

WCB

270

93

132

142

ES12N
(CS45H-16)

15-25
32-50

法兰
Flange

0.01-1.6

200

WCB

280

93

132

142
