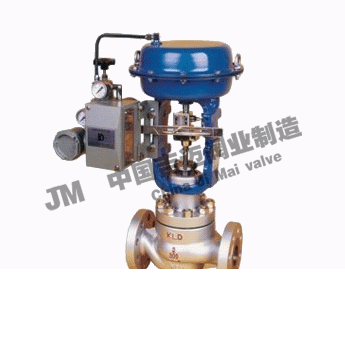

气动套筒调节阀ZJHM |
 |
| 产品型号：ZJHM |
| 产品口径：DN15-DN300 |
| 产品压力：1.6mpa-6.4mpa |
| 连接方式：法兰 |
| 阀体材质：铸钢，不锈钢 |
| 联系 Q Q：2487747836 |
| 联系传真：021-51079323 |
| 联系电话：021-51078382 |
| 公司Email：jmvalves@126.com |
| 公司名称：上海吉迈阀门制造有限公司 |
| 公司账号：03403300040016116 |
| 开户银行：中国农业银行上海都市路分理处 |
| 服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。
产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修） |
| |
|
|
上海吉迈阀门制造有限公司主要生产≦气动套筒调节阀ZJHM≧也是国内调节阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
产品概述：
ZJHM气动套筒调节阀由气动多弹簧薄膜执行机构和低流阻套筒调节机构组成，与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低，压差大的工业过程自动控制。
气动套筒调节阀,ZJHM气动套筒调节阀主要技术参数
|
调节机构主要技术参数
|
|
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
阀座直径(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量
系数KV
|
直径
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
公称压力MPA
|
0.6，1.6；4.0；6.4
|
|
|
流量特性
|
直线、等百分比
|
|
介质温度℃
|
-20～200（常温);-40~450(中温）
|
|
法兰尺寸
|
铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59
|
|
法兰型式
|
法兰密封面型式按JB77-59,其中铸铁法兰按光滑式，铸钢法兰按凹式
|
|
阀体材质
|
PN
|
0.6,1.6
|
HT200
|
|
MAP
|
4.0,6.4
|
ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti
|
|
上阀盖型式
|
普通式（常温式）；热片式（中温式）
|
|
可调比
|
50：1
|
|
执行机构主要技术参数
|
|
型号
|
ZHA(B)-22
|
ZHA(B)-23
|
ZHA(B)-34
|
ZHA(B)-45
|
|
有效面积CM2
|
350
|
350
|
560
|
900
|
|
行程MM
|
16
|
25
|
40
|
60
|
|
弹簧范围MPA
|
0.02~0.10;0.04~0.20;0.08~~0.24;0.02~0.60;0.06~0.10
|
气动套筒调节阀,ZJHM气动套筒调节阀主要零部件
|
主要零件材料及推荐使用温度范围
|
|
零件名称
|
零件材料
|
温度范围
|
|
阀体
|
HT200
|
-20～+200
|
|
ZG270-500
|
-40～+400
|
|
上阀盖
|
ZG1CR18Ni9Ti
|
-250～+550
|
|
ZG0Cr18Ni12MO2Ti
|
-40～+600
|
|
阀芯、阀座、波纹管
|
1CR18Ni9
|
-250～+550
|
|
0Cr18Ni12MO2Ti
|
-250～+550
|
|
填料
|
F4
|
-40～+200
|
|
膜片
|
NBR夹增涤沦物
|
|
|
压缩弹簧
|
60Si12Mn
|
|
|
膜盖
|
A3
|
|
|
许用介质压力和工作温度关系
|
|
阀体材料
|
公称压力
MPA
|
介质工作温度℃
|
|
<120
|
<200
|
<250
|
<300
|
<350
|
<400
|
<425
|
<435
|
<450
|
|
最大工作压力MPA
|
|
HT200
|
0.6
|
0.6
|
0.55
|
0.5
|
|
|
|
|
|
|
|
1.6
|
1.6
|
1.5
|
1.4
|
|
|
|
|
|
|
|
ZG270-500
|
0.6
|
|
0.6
|
0.56
|
0.5
|
0.45
|
0.4
|
0.36
|
0.32
|
0.3
|
|
ZG1CR18Ni9Ti
|
1.6
|
|
1.6
|
1.4
|
1.25
|
1.1
|
1
|
0.9
|
0.8
|
0.75
|
|
ZG0Cr18Ni12MO2Ti
|
4
|
|
4
|
3.6
|
3.2
|
2.8
|
2.5
|
2.2
|
2
|
1.9
|
|
6.4
|
|
6.4
|
5.6
|
5
|
4.5
|
4
|
3.6
|
3.2
|
3
|
气动套筒调节阀,ZJHM气动套筒调节阀性能参数
|
主要技术性能指标
|
|
项目
|
指标值
|
|
基本误差%
|
不带定位器
|
±5.0
|
|
带定位器
|
±1.0
|
|
回差%
|
不带定位器
|
3.0
|
|
带定位器
|
1.0
|
|
死区%
|
不带定位器
|
3.0
|
|
带定位器
|
0.4
|
|
额定行程偏差%
|
±2.5
|
|
项目
|
指标值
|
|
始
终
点
偏
差
%
|
气关
|
不带定位器
|
始点
|
±5.0
|
|
终点
|
±2.5
|
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
气开
|
不带定位器
|
始点
|
±2.5
|
|
终点
|
±5.0
|
|
带定位器
|
始点
|
±1.0
|
|
终点
|
±1.0
|
|
允计泄漏量1/h
|
单座式
|
1*10-4*阀定额定容量
|
|
单座式
|
1*10-3*阀定额定容量
|
|
允许压差
|
|
类别
|
单座式
|
套筒式
|
|
弹簧范围MPA
|
0.2～0.10
|
0.04-0.2
|
0.2～0.10
|
0.04-0.2
|
|
气源压力MPA
|
0.14
|
0.25
|
0.4
|
0.14
|
0.25
|
0.4
|
|
公称直径
|
阀座直径
|
气关
|
气开
|
气关
|
气开
|
气关
|
气开
|
气关
|
气开
|
气关
|
气开
|
气关
|
气开
|
|
20
|
10
|
6.4
|
4.46
|
6.4
|
6.4
|
6.4
|
6.4
|
|
|
|
|
|
|
|
12
|
6.4
|
3.09
|
6.4
|
6.4
|
6.4
|
6.4
|
|
|
|
|
|
|
|
15
|
5.94
|
1.98
|
6.4
|
5.94
|
6.4
|
6.4
|
|
|
|
|
|
|
|
20
|
3.34
|
1.11
|
6.4
|
3.34
|
6.4
|
6.4
|
|
|
|
|
|
|
|
25
|
25
|
2.14
|
0.71
|
6.4
|
2.14
|
6.4
|
4.99
|
3
|
1.5
|
6.4
|
4.5
|
6.4
|
6.4
|
|
40
|
32
|
1.31
|
0.44
|
6.09
|
1.37
|
6.4
|
3.05
|
2.25
|
1.13
|
6.4
|
3.38
|
6.4
|
6.4
|
|
40
|
0.84
|
0.28
|
3.9
|
0.84
|
5.26
|
1.95
|
|
50
|
50
|
0.53
|
0.18
|
2.5
|
0.53
|
3.39
|
1.25
|
1.95
|
1.18
|
6.4
|
3.54
|
6.4
|
6.4
|
|
65
|
65
|
0.51
|
0.17
|
2.36
|
0.51
|
3.21
|
1.18
|
2.36
|
1.02
|
6.4
|
3.06
|
6.4
|
6.4
|
|
80
|
80
|
0.33
|
0.11
|
1.56
|
0.33
|
2.12
|
0.78
|
2.04
|
0.84
|
6.4
|
2.51
|
6.4
|
5.85
|
|
100
|
100
|
0.21
|
0.07
|
1
|
0.21
|
1.35
|
0.5
|
1.67
|
|
6.4
|
|
6.4
|
|
|
150
|
125
|
0.22
|
0.07
|
1.02
|
0.22
|
1.39
|
0.51
|
1.41
|
0.71
|
6.4
|
2.12
|
6.4
|
4.94
|
|
150
|
0.15
|
0.05
|
0.71
|
0.15
|
0.97
|
0.35
|
|
200
|
200
|
0.08
|
0.028
|
0.4
|
0.08
|
0.54
|
0.2
|
1.41
|
0.57
|
6.4
|
1.71
|
6.4
|
4
|
气动套筒调节阀,ZJHM气动套筒调节阀外形尺寸
|
外形尺寸
|
|
公称通径
|
D
|
L
|
H
|
H1
|
|
PN6
PN16
|
PN40
|
PN64
|
常温
|
中温
|
PN6
|
PN16
|
PN40
|
PN64
|
|
20
|
285
|
187
|
194
|
206
|
640
|
790
|
45
|
52.5
|
52.5
|
62.5
|
|
25
|
184
|
197
|
210
|
640
|
790
|
50
|
57.5
|
57.5
|
67.5
|
|
40
|
222
|
235
|
251
|
730
|
895
|
65
|
72.5
|
72.5
|
82.5
|
|
50
|
254
|
267
|
286
|
740
|
910
|
70
|
80
|
80
|
87.5
|
|
65
|
360
|
276
|
292
|
311
|
885
|
1065
|
80
|
90
|
90
|
100
|
|
80
|
298
|
317
|
337
|
900
|
1085
|
92.5
|
97.5
|
97.5
|
105
|
|
100
|
352
|
368
|
394
|
945
|
1155
|
102.5
|
107.5
|
115
|
125
|
|
150
|
470
|
451
|
473
|
508
|
1245
|
1395
|
130
|
140
|
150
|
170
|
|
200
|
600
|
600
|
650
|
1560
|
1820
|
157.5
|
167.5
|
187.6
|
202.5
|
专业制造、专业服务、为您创造更多价值!
吉迈阀门致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是永恒的主题，严格按照ISO9001-2000质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的一条龙运行.加强与用户沟通，竭诚为广大新老客户提供优质的产品，至善至美服务.
特此我厂做出如下承诺：
产品标准：
产品严格按中国GB、HG标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准.
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答.
售中服务:
1.守信合同，保证及时供货，随时保持与客户联系.
2.对特殊或复杂的产品，我厂安排介绍人员对用户进行产品使用、故障排除、调试及维修进行培训和指导.
售后服务：
- 产品质保期为自签订合同生效起12个月，实行“三包”服务，（包退、包换、包修）.
- 产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等各方面的反馈.
- 对用户投诉质量问题，快速做出反应，售后服务人员在24-36小时（省外48小时）赶赴现场.
- 对售后服务，要求用户填写服务后的质量反馈信息表，并做出鉴定意见，一边提供的服务质量.
订货流程：
- 客户采购清单请传真至 021-51079323，或来电咨询 021-51078382。
- 收到客户采购清单，为客户提供阀门型号选型及报价.（报价单）
- 具体商定：交货期、特殊要求等事宜.
订货须知：
- 客户如对产品有特殊要求，须在合同中提供以下说明：
- 连接方式
- 结构长度
- 公称直径、全通径、缩径、管道尺寸；
- 流体介质及温度、压力范围，
- 试验、检验标准及其他要求。
- 本厂根据客户特定要求配置各类驱动装置。
- 如由客户提供确定阀门的类型和型号时，客户应对正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同.
- 期货、订货的客户请先来电来函详细告诉所需阀门型号、规格、数量以及交货时间、地点、并先按总额的30%-50%预定金或全额货款及时汇入我厂账户，其余货款待发货前汇入，以便我们及时安排发货.
|
|
