产品概述：

ZJHF(H)型气动薄膜三通调节阀有三通合流及三通分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。实现对压力、流量、温度、液位等参数的调节，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于DN100和压差较大的分流场合，不能互换使用。

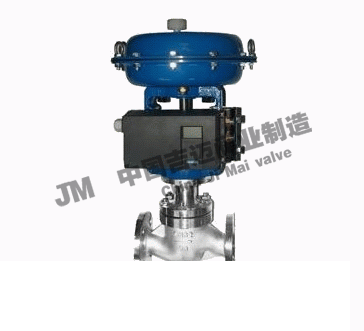

气动三通调节阀，是由多弹簧气动薄膜执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构简单、重量轻、动作灵敏、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，气动三通调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
ZJHF(H)型气动三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
气动三通调节阀有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。

标准规格

阀体型式：三通铸造球型阀体
阀芯型式：三通型双座阀芯
公称通径：DN20~300 NPS 3/4〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法兰距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填料：V型聚四氟乙烯填料、柔性石墨填料等
密封垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构、活塞式执行机构
表面涂漆：绿色丙稀酸聚胺酯磁漆

型号编制

Z	执行机构	H	结构形式	-公称压力	阀体材质	公称通径
Z系列调节阀	J:气动薄膜执行机构 H:气动活塞执行机构	H直行程	F:三通分流调节阀 H:三通合流调节阀 F(H)G:散热型三通分(合)流调节阀 F(H)V:波纹管型三通分(合)流调节阀 F(H)D:低温型三通分(合)流调节阀	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质	DN25= DN25 NPS1〞= NPS 1〞
如：气动薄膜三通分流调节阀，散热型，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHFG-16C DN50

性能

流量特性		直线、等百分比
可调范围		30:1
额定CV值		等百分比\直线CV8.5~1280
允许泄漏量		硬密封:IV级（0.01% 阀额定容量）
性能指标		气动	电动
	基本误差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死区%	≤0.6	≤1.0
	始终点偏差%	±2.5	±2.5
	额定行程偏差%	≤2.5	≤2.5

选用参数表

阀座直径（mm）		25	32	40	50	65	80	100		125	150	200	250	300
额定流量系数CV		8.5	13	21	34	53	85	135		210	340	535	800	1280
公称通径	行程	可选流量系数Cv（★标准型 ●推荐）
DN25	16 mm	★
DN32	25 mm		★
DN40			●	★
DN50			●	●	★
DN65	40mm					★
DN80						●	★
DN100						●	●	★
DN125	60mm									★
DN150										●	★
DN200										●	●	★
DN250	100mm										●	●	★
DN300	100mm											●	●	★
气动执行机构膜片有效面积Ae (cm2)		ZHA/B-23				ZHA/B-34			ZHA/B-45				ZHA/B-56
气动执行机构膜片有效面积Ae (cm2)		350				560			900				1600
作用方式	弹簧范围	金属密封允许压差（MPa）
气开	20-100KPa	0.7	0.44	0.28	0.18	0.17	0.11	0.07		0.07	0.05	0.03	0.05	0.03
	40-200 KPa	2.14	1.31	0.84	0.53	0.51	0.33	0.21		0.22	0.15	0.09	0.11	0.07
	80-240 KPa	4.99	3.05	1.95	1.25	1.18	0.78	0.5		0.51	0.36	0.21	0.21	0.15
气关	20-100KPa	2.14	0.87	0.56	0.35	0.34	0.22	0.14		0.15	0.1	0.06	0.05	0.03
	40-200 KPa	6.4	5.86	3.64	2.3	2.21	1.43	0.91		0.95	0.66	0.37	0.11	0.07
	80-240 KPa	6.4	6.4	5.04	3.18	3.06	1.98	1.26		1.32	0.92	0.52	0.21	0.15
