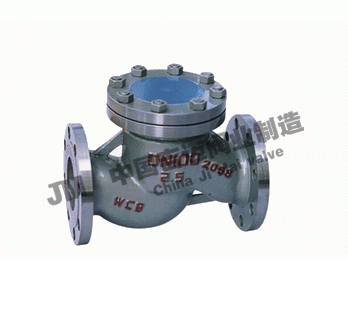

碳钢直通升降式止回阀H41H


碳钢直通升降式止回阀H41H
产品型号:H41H
产品口径:DN32-DN200
产品压力:1.6mpa-10.0mpa
连接方式:法兰
阀体材质:碳钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产碳钢直通升降式止回阀H41H也是国内止回阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。


一、H41H型碳钢直通升降式止回阀产品概述

H41H型止回阀( One-way valve):是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。该产品严格按GB12235标准设计制造,阀瓣沿着中心定位作升降运动,衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠,密封性能优良。

二、H41H止回阀用途:

直通升降止回阀的阀体结构采用截止阀的阀体,其阀瓣沿着通道中以线作升降运动,动作可靠,但流体阻力较大,适用于轻小口径的场合。直通式升降止回阀一般只能安装在水平管路,而立式升降止回阀一般就安装在垂直管路。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

三、直通升降止回阀执行标准与检验:

H41H执行标准:
设计制造:GB12235
结构长度:GB12221
连接法兰:JB/T79-1994
试验与检验:JB/T9092-1999如下表:

试验压力(MPa)

2.5

4.0

6.4

10.0

MPa

壳体强度试验

3.75

6.0

9.6

15.0

MPa

高压密封试验压力

2.75

4.4

7.04

11.0

MPa

低压气密封验压力

0.5-0.7

适用介质

C水、油品、气

P醋酸类

R硝酸类

N液化气

适用温度

≤425℃

≤180℃

-40-+80℃

本厂H41H阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。
本阀门适用于工作温度≤350℃的水、蒸汽、石油产品等介质管路上,作单向启闭用。

四、H41H直通止回阀主要零件材料:

名称

材料

阀体/阀盖

CF8

CF3

CF8M

CF3M

WCB

LCB

WC6

WC9

C5

阀瓣

CF8

CF3

CF8M

CF3M

WCB

LCB

WC6

WC9

C5

垫片

PTFE

石墨

螺栓

不锈钢

35CrMoA

螺母

不锈钢

45、35CrMoA

五、主要连接尺寸主要外形尺寸和连接尺寸 单位:毫米。

H41H-16C升降式止回阀尺寸:

型号

公称通径

L

D

D1

D2

b

Z-φd

D6

H

1.6

25

160

115

85

65

16

4-φ14

-

80

32

180

135

100

78

16

4-φ18

-

85

40

200

145

110

85

16

4-φ18

-

95

50

230

160

125

100

16

4-φ18

-

105

65

290

180

145

125

18

4-φ18

-

120

80

310

195

160

135

20

8-φ18

-

130

100

350

215

180

155

20

8-φ18

-

140

125

400

245

210

185

22

8-φ18

-

155

150

480

280

240

210

24

8-φ23

-

180

200

600

335

295

265

26

12-φ23

-

215

250

730

405

355

320

32

12-φ25

-

260

300

850

460

410

375

34

12-φ25

-

315

H41H-25C直通升降止回阀外形及尺寸:

2.5

20

150

105

75

55

16

4-φ14

-

80

25

160

115

85

65

16

4-φ14

-

80

32

180

135

100

78

18

4-φ18

-

120

40

200

145

110

85

18

4-φ18

-

140

50

230

160

125

100

20

4-φ18

-

145

65

290

180

145

120

22

8-φ18

-

160

80

310

195

160

135

22

8-φ18

-

170

100

350

230

190

160

24

8-φ23

-

195

125

400

270

220

188

28

8-φ25

-

222

150

480

300

250

218

30

8-φ25

-

255

200

600

360

310

278

34

12-φ25

-

312

250

730

425

370

332

36

12-φ30

-

3弱

300

850

485

430

390

40

16-φ30

-

410

H41H-40C压力:4.0MPa直通式止回阀:

4.0

15

130

95

65

45

16

4-φ14

40

80

20

150

105

75

55

16

4-φ14

51

100

25

160

115

85

65

16

4-φ14

58

110

32

180

135

100

78

18

4-φ18

66

120

40

200

145

110

85

18

4-φ18

76

140

50

230

160

125

100

20

4-φ18

88

145

65

290

180

145

120

22

8-φ18

110

160

80

310

195

160

135

22

8-φ18

121

170

100

350

230

190

160

24

8-φ23

150

195

125

400

270

220

188

28

8-φ25

176

225

150

480

300

250

218

30

8-φ25

204

255

200

600

375

320

282

38

12-φ30

260

318

250

730

445

385

345

42

12-φ34

313

360

300

850

510

450

408

46

12-φ34

364

415

H41H-64C碳钢止回阀

6.4

15

170

105

75

55

20

4-φ14

40

75

20

190

125

90

68

22

4-φ18

51

110

25

210

135

100

78

24

4-φ18

58

125

32

230

150

110

82

24

4-φ23

66

152

40

260

165

125

95

24

4-φ23

76

168

50

300

175

135

105

26

4-φ23

88

170

65

340

200

160

130

28

8-φ23

110

188

80

380

210

170

140

30

8-φ23

121

205

100

430

250

200

168

32

8-φ25

150

230

125

500

295

240

202

36

8-φ30

176

230

150

550

340

280

240

38

8-φ34

204

260

200

650

405

345

300

44

12-φ34

260

330

碳钢直通升降式止回阀H41H结构图纸:

碳钢直通升降式止回阀H41H结构图纸

上一个产品:H42Y升降式高压止回阀
