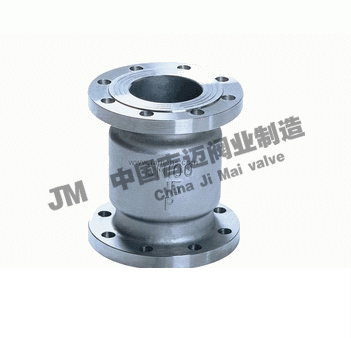

法兰立式止回阀H42W，H42H |
 |
| 产品型号：H42W，H42H |
| 产品口径：DN25-DN200 |
| 产品压力：1.6mpa-6.4mpa |
| 连接方式：法兰 |
| 阀体材质：不锈钢，碳钢 |
| 联系 Q Q：2487747836 |
| 联系传真：021-51079323 |
| 联系电话：021-51078382 |
| 公司Email：jmvalves@126.com |
| 公司名称：上海吉迈阀门制造有限公司 |
| 公司账号：03403300040016116 |
| 开户银行：中国农业银行上海都市路分理处 |
| 服务承诺：以客户为根本，我公司尽己所能满足客户的要求，做好售后服务。
产品质量严格把关，在质保期（12个月）内，实行“三包”服务（包退、包换、包修） |
| |
|
|
上海吉迈阀门制造有限公司主要生产≦法兰立式止回阀H42W，H42H≧也是国内止回阀生产商之一。公司创建以来，始终致力于阀门的科技管理和不断创新，使企业走上了良性循环的规模化经营之路，拥有了一支专业的阀门设计和技术研发队伍，形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。
【产品概述】
法兰立式止回阀H42W，H42H是一种阀瓣沿着阀体垂直中心线滑动的止回阀，H42法兰升降式止回阀只能安装在垂直管道上，它的流体阻力系数较大,但密封性较旋启式止回阀好。
【产品特点】
1、阀瓣沿着阀体垂直中心线滑动
2、适用于垂直安装
3、密封性较旋启式好
【执行标准】
设计规范：GB/T 12233
结构长度：GB/T 12221
连接法兰：JB/T 79,HG20592,GB9113,ANSI
试验与检验：JB/T 9092,GB/T13927
压力-温度：GB/T 9131
产品标识：GB/T 12220
【产品型号】
|
材质
|
型号
|
|
WCB
|
H42H-16C,H42H-25,H42H-40
|
|
304
|
H42H-16P,H42H-25P,H42H-40P
|
|
316
|
H42H-16R,H42H-25R,H42H-40R
|
【产品性能规范】
法兰立式止回阀性能规范
|
公称压力（MPa）
|
1.6
|
2.5
|
4.0
|
|
密封试验压力（MPa）
|
1.76
|
2.75
|
4.4
|
|
壳体试验压力（MPa）
|
2.4
|
3.75
|
6.0
|
|
适用温度（℃）
|
WCB≤350，304/316≤200
|
|
材料
|
阀体
|
WCB,304,316
|
|
阀座
|
WCB,304,316
|
|
阀瓣
|
WCB,304,316
|
|
密封圈
|
合金钢，司太立
|
|
垫片
|
石墨，聚四氟乙烯
|
【主要外形连接尺寸】
法兰立式止回阀外形尺寸(mm)
|
公称压力
|
公称通径
DN
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φ
|
|
系列1
|
系列2
|
|
1.6MPa
2.5MPa
4.0MPa
|
15
|
85
|
85
|
95
|
65
|
45
|
16
|
4-Φ14
|
|
20
|
95
|
95
|
105
|
75
|
55
|
16
|
4-Φ14
|
|
25
|
100
|
105
|
115
|
85
|
65
|
16
|
4-Φ14
|
|
32
|
105
|
150
|
135
|
100
|
78
|
16
|
4-Φ14
|
|
40
|
115
|
160
|
145
|
110
|
88
|
18
|
4-Φ14
|
|
50
|
125
|
170
|
160
|
125
|
100
|
20
|
4-Φ14
|
|
65
|
145
|
180
|
180
|
145
|
120
|
22
|
8-Φ18
|
|
80
|
155
|
200
|
195
|
160
|
135
|
22
|
8-Φ18
|
|
100
|
210
|
210
|
230
|
190
|
160
|
24
|
8-Φ23
|
|
125
|
275
|
275
|
275
|
220
|
188
|
28
|
8-Φ25
|
|
150
|
225
|
300
|
300
|
250
|
218
|
30
|
8-Φ25
|
|
200
|
380
|
380
|
360
|
310
|
278
|
34
|
12-Φ25
|
专业制造、专业服务、为您创造更多价值!
吉迈阀门致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是永恒的主题，严格按照ISO9001-2000质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的一条龙运行.加强与用户沟通，竭诚为广大新老客户提供优质的产品，至善至美服务.
特此我厂做出如下承诺：
产品标准：
产品严格按中国GB、HG标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准.
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答.
售中服务:
1.守信合同，保证及时供货，随时保持与客户联系.
2.对特殊或复杂的产品，我厂安排介绍人员对用户进行产品使用、故障排除、调试及维修进行培训和指导.
售后服务：
- 产品质保期为自签订合同生效起12个月，实行“三包”服务，（包退、包换、包修）.
- 产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等各方面的反馈.
- 对用户投诉质量问题，快速做出反应，售后服务人员在24-36小时（省外48小时）赶赴现场.
- 对售后服务，要求用户填写服务后的质量反馈信息表，并做出鉴定意见，一边提供的服务质量.
订货流程：
- 客户采购清单请传真至 021-51079323，或来电咨询 021-51078382。
- 收到客户采购清单，为客户提供阀门型号选型及报价.（报价单）
- 具体商定：交货期、特殊要求等事宜.
订货须知：
- 客户如对产品有特殊要求，须在合同中提供以下说明：
- 连接方式
- 结构长度
- 公称直径、全通径、缩径、管道尺寸；
- 流体介质及温度、压力范围，
- 试验、检验标准及其他要求。
- 本厂根据客户特定要求配置各类驱动装置。
- 如由客户提供确定阀门的类型和型号时，客户应对正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同.
- 期货、订货的客户请先来电来函详细告诉所需阀门型号、规格、数量以及交货时间、地点、并先按总额的30%-50%预定金或全额货款及时汇入我厂账户，其余货款待发货前汇入，以便我们及时安排发货.
|
|
