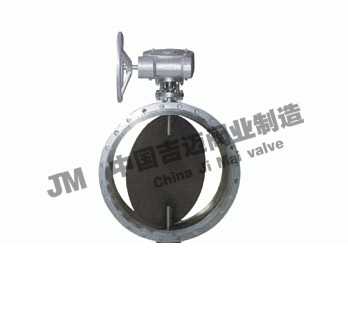

SD341W蜗轮通风蝶阀


SD341W蜗轮通风蝶阀
产品型号:SD341W
产品口径:DN50-DN2000
产品压力:0.6-1.6mpa
连接方式:法兰
阀体材质:铸铁,铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产D341W蜗轮法兰通风蝶阀也是国内蝶阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。


一、D341W蜗轮法兰通风蝶阀产品概述

D341W蜗轮法兰通风蝶阀广泛用于冶金、建材、电国力、矿山、石化等工业管线,对气体介质起控制或调节作用。

二、蜗轮法兰通风蝶阀--特点

1、D341W 蜗轮法兰通风蝶阀采用钢板焊接制造,结构尺寸短,体积小,重量轻,安装方便;


2、本阀驱动力矩小,启闭灵活,操作方便可靠;


3、本阀代体上设置密封挡圈,密封无可见间隙,泄漏率小;


4、蝶板与阀体间的膨胀间隙长,能有效防止因热胀冷缩造成的卡死现象;


5、本阀可配备各种驱动装置,如手动装置、电动装置、气动装置、推杆装置等。


6、本阀阀芯可做成双门或百叶式,以满足不同用户的要求。

三、蜗轮法兰通风蝶阀--工作原理

D341W蜗轮法兰通风蝶阀通过驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转,从而达到开头或调节目的。

四、蜗轮法兰通风蝶阀--主要性能参数

公称压力(MPa)

0.05

壳体试验压力

0.1

适用温度

450℃;600℃;900℃

适用介质

热风、烟气、燃气

介质流速

≤50m/s

泄漏

1%

五、根据介质温度,阀板阀体选用材质表

介质温度

≤450℃

≤600℃

阀体材料

锰钢或铬铬钼

铬钼钢、铬镍钛钢

蝶板材料

锰钢或铬铬钼

铬镍钛不锈钢

阀轴材料

铬不锈钢

铬镍钛不锈钢

六、主要连接尺寸及重量

DN

D

D1

n-do

b

L

重量

D41

D341

D941

200

320

280

8-18

16

140

34

42

78

250

375

335

12-18

16

140

38

46

83

300

440

395

12-22

16

170

48

54

93

350

490

445

12-22

16

170

56

64

95

400

540

495

16-22

16

190

73

81

98

450

595

550

16-22

16

190

81

110

140

500

645

600

20-22

16

190

99

128

179

600

755

705

20-26

18

210

127

157

213

700

860

810

24-26

18

210

152

199

267

800

975

920

24-30

18

210

182

229

326

900

1075

1020

24-30

18

250

240

287

385

1000

1175

1120

28-30

18

250

383

430

528

1100

1275

1220

28-30

18

250



620

682

1200

1375

1320

32-30

18

250



765

827

1400

1575

1520

36-30

18

300



1188

1250

1600

1790

1730

40-30

22

300



1393

155

1800

1990

1930

44-30

22

300



1800

1865

2000

2190

2130

48-30

22

300



2130

2190

2100

2300

2240

52-33

22

300





2785

2200

2405

2340

52-33

26

350





3690

2400

2605

2540

56-33

26

350





4720

2600

2805

2740

60-33

26

350





5530

2800

3030

2960

64-36

26

400





6035

3000

3230

3160

68-36

26

400





6280

SD341W蜗轮通风蝶阀结构图纸

SD341W蜗轮通风蝶阀结构图纸
