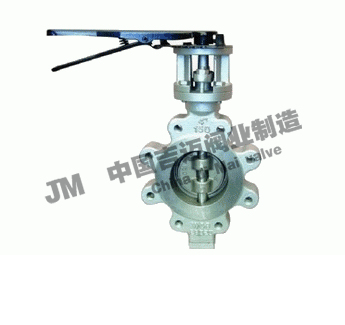

美标凸耳蝶阀D373H


美标凸耳蝶阀D373H
产品型号:D373H
产品口径:DN50-DN2000
产品压力:150LB-2500LB
连接方式:对夹
阀体材质:铸钢,不锈钢
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产≦D373H美标凸耳式硬密封蝶阀≧也是国内蝶阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。


产品概述:

    D373H美标凸耳式硬密封蝶阀又名支耳式蝶阀、单夹式蝶阀,是用双头螺栓将阀门连接在两管道法兰之间。美标凸耳式蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门,适用于给消防管道、排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。

    本产品815830系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。其特点为:由于采用的是三偏心结构,密闭性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命、确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。

工作原理:

    D373H美标凸耳式硬密封蝶阀是圆盘阀瓣,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°

产品特点:

1、设计合理,结构紧凑,装拆容易,便于维修。

2、采用偏心结构,减少密封圈的摩擦,延长阀门使用寿命。

3、完全密封,泄漏为零,可以用于超高真空工况。

4、更换阀板密封圈、蝶板、转轴等材质,可适用多种介质和不同温度。

采用标准:

设计标准:API609-83

法兰连接尺寸:ANSI B16.5

结构长度:ANSI B16.10-1992

压力试验:API598-82

主要零件材料:

雩件名称

材料

阀体

WCB,304,316,316SS,CF8M

蝶板

WCB,304,316、316SS,CF8M

阀杆

316、2Crl3、1Crl8Ni9Ti

密封圈

31 6、氟塑料

填料

柔性石墨、氟塑料

主要连接尺寸:

美标815WAPI815W

公称通径DN

结构长度(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考重量

L

L1

H

H0

D

D1

D2

M

Z.d

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

毫米

英寸

毫米

英寸

毫米

英寸

毫米

2”

50

1.69

43

4.25

108

4.33

110

13.58

345

6.00

152

4.75

120.5

3.62

92

M18

4-19

9

20

21/2″

65

1.69

46

4.40

112

4.64

118

14.25

362

7.00

178

5.49

139.5

4.13

105

M18

4-19

10

25

3″

80

1.94

48

4.50

114

4.92

125

14.96

380

8.50

190

6.00

152.5

5.00

127

M18

4-19

11

29

4″

100

2.19

54

5.00

127

5.70

145

16.34

415

9.00

229

7.50

190.5

6.19

157

M18

8-19

13

33

5″

125

2.50

55

5.50

140

6.50

165

17.91

455

10.00

254

8.50

216

7.32

186

M20

8-22

16

38

6″

150

2.75

57

5.50

140

6.89

175

21.45

545

11.00

279

9.50

241.5

8.50

216

M20

8-22

26

74

8″

200

2.81

64

5.90

150

8.26

210

24.21

645

13.50

343

11.75

298.5

10.62

270

M20

8-22

34

86

10″

250

3.00

71

6.30

160

9.84

250

27.36

695

16.00

406

14.25

362

12.75

324

M22

12-25

51

142

12″

300

3.18

81

7.00

178

11.24

285

32.78

830

19.00

483

17.00

432

15.00

381

M22

12-25

72

167

14″

350

3.63

92

7.50

190

12.60

320

35.43

900

21.00

533

18.75

476

16.25

413

M27

12-29

106

218

16″

400

4.00

102

8.50

216

13.98

355

38.58

980

23.50

597

21.25

540

18.50

470

M27

16-29

133

275

18″

450

4.50

114

8.74

222

14.96

380

40.55

1030

25.00

635

22.75

578

21.00

533

M30

16-32

176

315

20″

500

5.00

127

9.00

229

16.34

415

43.70

1110

27.50

699

25.00

635

23.00

584

M30

20-32

190

395

2″

600

6.06

154

10.50

267

18.70

475

51.37

1305

32.00

813

29.50

749.5

27.25

692

M33

20-35

394

580

30″

750

6.50

165

11.50

292

22.38

580

60.03

1525

38.75

985

36.00

914

33.75

857

M33

28-35

476

717

32″

800

7.50

190

12.50

318

24.80

630

62.40

1585

41.75

1060

38.50

978

36.00

914

M39

28-41

618

880

36″

900

8.00

200

13.00

330

26.77

680

69.48

1765

46.00

1168

42.75

1085

40.25

1022

M39

32-41

762

1042

美标815LAPI815L

公称通径DN

结构长度(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考
重量

L

H

H0

D1

D2

M

Z.d

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

6″

150

2.75

57

6.89

175

21.45

545

9.50

241.5

8.50

216

M20

8—22

28

8″

200

2.81

64

8.26

210

24.21

615

11.75

298.5

10.62

270

M20

8,22

36

10″

250

3.00

71

9.84

250

27.36

695

14.25

362

12.75

324

M22

12—25

53

12″

300

3.18

81

11.24

285

32.78

830

17.00

432

15.00

381

M22

12—25

74

14″

350

3.63

92

12.60

320

35.43

900

18.75

476

16.25

413

M27

12.29

110

16″

400

4.00

102

13.98

355

38.58

980

21.25

540

18.50

470

M27

16—29

138

18″

450

4.50

114

14.96

380

40.55

1030

22.75

578

21.OO

533

M30

16—32

180

20″

500

5.00

127

16.34

415

43.70

1110

25.00

635

23.00

584

M30

20.32

196

24″

600

6.06

154

18.70

475

51.37

1305

29.50

749.5

27.25

692

M33

20.35

400

30″

750

6.50

165

22.38

580

60.03

1525

36.00

914

33.75

857

M33

28.35

482

36″

900

8.00

200

26.77

680

69.48

1765

42.75

1085

40.25

1022

M39

32.41

488

D373H美标凸耳式硬密封蝶阀结构图纸:



上一个产品:815、830美标法兰蝶阀
下一个产品:D363H美标焊接蝶阀
