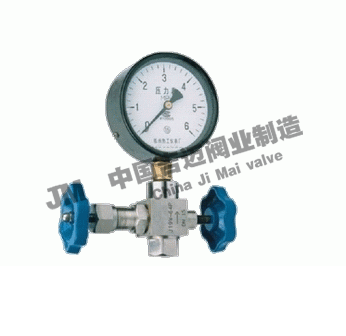

J19H压力表针型阀


J19H压力表针型阀
产品型号:J19H
产品口径:DN6-DN15
产品压力:32.0mpa
连接方式:螺纹
阀体材质:不锈钢304.316
联系 Q Q:2487747836
联系传真:021-51079323
联系电话:021-51078382
公司Email:jmvalves@126.com
公司名称:上海吉迈阀门制造有限公司
公司账号:03403300040016116
开户银行:中国农业银行上海都市路分理处
服务承诺:以客户为根本,我公司尽己所能满足客户的要求,做好售后服务。 产品质量严格把关,在质保期(12个月)内,实行“三包”服务(包退、包换、包修)

产品说明   服务承诺   订货流程
上海吉迈阀门制造有限公司主要生产J19H压力表针型阀也是国内针型阀生产商之一。公司创建以来,始终致力于阀门的科技管理和不断创新,使企业走上了良性循环的规模化经营之路,拥有了一支专业的阀门设计和技术研发队伍,形成了一套完整的生产管理、质量管理、营销管理和服务管理体系。


一、J19H压力表针型阀概述

J19H压力表针型阀主要零件材料 碳钢、不锈钢 工作压力 1.6~32MPaMPa) 工作温度 ≤425) 使用介质:水、油品、液化石油气、蒸汽、酸碱液.

二、J19H压力表针型阀主要零部件材料

零件名称 Part name

阀杆 Stem

阀体 Body

阀底座 Base

填料 Packing

填料阀盖 Packing bonnet

手轮Handwheel

J19H-320-DN6

碳钢 Carbon steel

铬不锈钢 Cr. Stainless steel

聚四氟乙稀,柔性石墨 PTFESoft graphite

碳钢Carbon steel

优质碳钢 High grade carbon steel

J19W-320P-DN15

铬镍不锈钢 Cr. Ni Stainless stee

铬不锈钢 Cr. Stainless steel

铬镍不锈钢 Cr. Ni Stainless steel

不锈钢Stainless steel

三、J19H压力表针型阀 主要性能规范

型号
Type

公称压力PN Mpa

试验压力PS(Mpa)
Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

J19H-320

32.0

48.0

35.2

0.6

32.0

P≤540OC

液化石油气水,酸,蒸汽,油品等 Petroleum gas WaterAsSteamOiletc.

J19W-320P

32.0

48.0

35.2

0.6

32.0

C≤425 OC

四、J19H压力表针型阀 主要外形及连接尺寸

型号
Type

公称直径
DNmm

尺寸 Dimension

重量(kg)Weight

L1

Do

D2

D1

H

H1

M1

Rc

J19H-320

6

100

65

14

5

100

110

M20×1.5

-

1.2

J19W-320P

15

85

65

-

-

100

110

M20×1.5

G1/2”

1.0

J19H压力表针型阀结构图纸:

J19H压力表针型阀结构图纸
